1．技术服务方案
     1) 系统结构概述
     移动式发电机发电管理系统由发电机、数据采集器、GSM（全球通）网络和管理平台组成。其中，发电机的发电过程是本系统的管理对象，数据采集器是发电机信息数据的采集工具，GSM（全球通）网络是系统信息传送的介质，而管理终端则是数据处理和指令接收的平台。（见图一）

     图一：系统结构图

     2) 功能介绍
     1.1发电信息采集
     发电机开始发电时，采集模块检查到220V输出，自动打开采集模块、进行发电的起止时间、发电机供电功率（KW/h/度）、发电时长、发电地点等信息的收集，然后运用GSM（全球通）网络用SMS（物联网）将这些信息传送回管理终端（PC机），结束时传送结束信息。这些信息由机器自动完成，确保了数据的真实、准确，为发电的油耗、时长管理提供了有力、透明的依据。

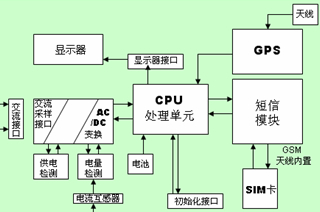

     图二：采集器原理框图

     图三：采集器实物图

     1.2发电地点确认
     采集器模块采集好数据发送短信时，将发送短信时占用驻留的网络小区信息编码一并发送，即确定了采集器（发电机）工作的区域位置信息，但根据这些信息确定发电机位置的地理范围很大，仅起辅助定位作用。
     该模块自带有经纬度定位功能（选配），能够获取得到精准的位置信息。两种方式互补互用，精准的得到发电机运行的地点位置。为发电机的生产调度的透明化提供实际依据模型。
     1.3控制发电机的停车（选配）
     本管理系统具有控制发电机停车功能，监测发电机输出电流为0，即控制停车。
采集器检查到发电机输出电流为0后，继续监测3分钟，确认输出为0后，控制发电机的引擎开关，关闭发电机假如基站的配电箱配有油电/市电自动倒换功能，此功能对于减少发电作业的人力、物力均具有很大的积极意义。
     1.4判断市电和发电机的发电
     该系统的数据采集模块具有判别市电和发电机发电的功能。
     发电机运行时，不是发电机发出的电或发电机没有运行（如插在墙壁插座上开机），采集模块的采集数据将在管理部有提示，防止了人为因素的作弊。
    3) 管理软件说明
     软件采用网页化可视界面，清晰、美观。

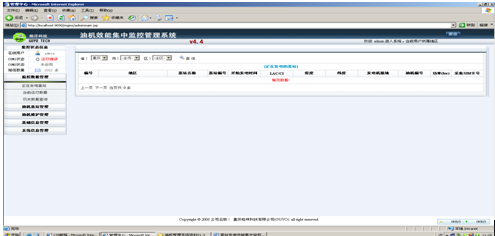

     主页面如下图所示：

    软件主要功能介绍
 监测停电/发电事件、运行情况
 运行数据实时计算、统计、并生成相关报表（EXCEL）
 发电信息的管理、使用、维护等
 发电机使用率管理（各县、各油机使用率）
 发电机维护提示（累计运行超100小时）

     系统具备联网功能，各维护单位可通过网络对系统查询，统计，分析，集中式的管理平台可与集团油机调度系统结合使用，为油机调度系统提供统一的平台。
     4） 设备安装方式
     采集模块在发电机上的安装简单，在发电机上找一空域（远离排气筒），再将采集模块安装即可。
     典型安装图

    采集模块接线简单：仅需连接发电机220V输出即可。

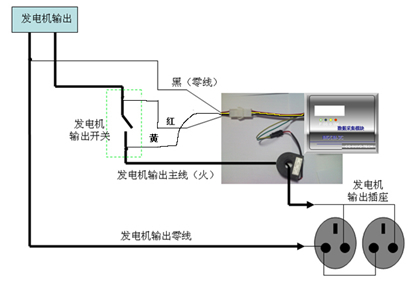

    下图为采集模块硬件安装示意图：

    5）系统配置方案
     地市分级管理（采用这类管理模式，简单、省事）
     在地市管理机构配置一台专用电脑，配置稍高的，短信的接收采用短信调制解调器（SMS Modem）接收。系统平台的架设简单、迅速，管理发电机容量<1000台。

    6）采集器主要指示含义说明：

     采集器属于数据监测类型产品，不影响发电机的发电功能，仅是将发电机运行时的数据进行采集。
     无需对采集器进行动作。
     为了保障采集器的完好率，确保数据采集及时有效，在发电时需要增加一个流程：

     • 发电机发电正常后：→观察下采集器的运行状态指示和屏幕显示是否正常。
     • 发电停止后： →留意采集器是否有告警等，不正常立即上报相关管理人员。

      屏幕正常显示内容有：
      1. 开机信息（版本号、标志（LOG））
      2. 当前时钟
      3. 未发短信数量
      4. 发电累计时长（显示25秒交换显示电量）
      5. 发电累计电量（显示15秒交换显示时长）
      6. 发送短信状态（发送中………完成） 没有发送成功则不会显示完成。

       指示灯含义：
       电源指示： 绿灯 交流电指示,正常工作时长亮。
       GSM： 黄灯 3秒闪亮，正常;1秒闪亮，没有找到网络或GSM模块启动失败；
       GPS： 蓝灯 上电30秒后点亮指示灯，1秒闪亮，正在获取卫星信息未定位;
       长亮，已定位；
       故障： 红灯 有故障或异常时点亮，同时屏幕伴有以下代码指示
       E_0 微处理器故障 (必须更换采集模块才能解决)
       E_1 存储器故障 (必须更换采集模块才能解决)
       E_2 短信模块硬件故障 (必须更换采集模块才能解决)
       E_3 SIM卡故障 （SIM卡坏、接触不好、检查不到SIM卡等）
       E_4 GPS模块硬件故障 (必须更换采集模块才能解决)
       E_5 内部时钟出错 （内部时钟出错后只能依赖GPS时钟）
       E_6 判断市电/发电电路失效（不影响数据采集，但必须更换采集模块才能解决）
       E_7 采集模块意外终止（不影响数据采集，不必更换采集模块，此故障有可能是内部蓄电池已坏引起，或者外部强干扰）
       E-9 短信未能成功发出（网络原因或SIM卡欠费），如果是网络引起的，3分钟后采集器会自动重启，然后重发，欠费就不能发出了。采集器只重启2次

       如采集器发生故障，需将本次发电通知管理员人工记录一次，发电结束后更换采集器。

       发电现场人员须知：

       油机启动正常后，打开输出开关（送电），采集模块延时1秒，点亮电源指示灯，开机（嘀嘀2声），显示版本号、产品标志，当前时钟，然后进入发电计时。30秒后，点亮GPS指示灯，GPS开机搜索卫星信号（灯闪亮未定位），搜索到卫星信号定位后长亮。
计时达到3分钟，采集器开始发送一条短信（开始发电），未达到3分钟，油机若关闭，采集器不发短信。若继续发电大于3分钟油机关闭时，采集器结束计时，发送结束短信，然后自动关机。
发电中途若采集器没有发送短信成功（如基站网络未恢复），采集器会自动搜寻网络，一旦入网，将会立即补发未发短信。发电作业结束时仍无法发送短信，自动重启1次，仍发送不成功，采集器报E_9错误提示15秒，不再继续自动开机，以保护机内电池的耗尽，等待到下次发电补发。
       特别注意：
       • 所有未发短信数量均在显示器屏幕的左上角2位数字指示
       • 若关闭交流，采集器立即关机无显示，一定是采集器内部电池已坏，本次的结束短信就必须需要等到下次发电再次开机时，才能补发。

       采集器已开机但无法发送短信的可能原因：
       入网正常（GSM灯3秒闪亮一次）
       1. 初始化接收号码错误
       2. SIM卡欠费
       3. 边界逾权（省际）
       4. 采集器内部错误
       入网不正常（GSM灯1秒闪亮）
       1. 无网络
       2. SIM卡坏
       3. 采集器坏
       有效判断方法：可以拨打这个采集器的SIM卡号码。
       回铃提示音是无人接听（或彩铃），则是正常入网。
       回铃提示音为其他（如暂时无法接通），则没有正常入网。
       没有正常入网肯定不能发送短信。如属于采集器没有启动好，3分钟后采集器会自动重启。
       采集器短信已发送，系统中查不到短信可能原因：
       1. 接收机坏或死机
       解决：更换接收机或重启接收机
       2. 系统软件程序运行紊乱
       解决：重新启动程序软件
       3. 初始化的目的号码不是本地的接收机号码
       解决：重新初始化目的地接收号码为本地接收号码
